一、產品簡介：

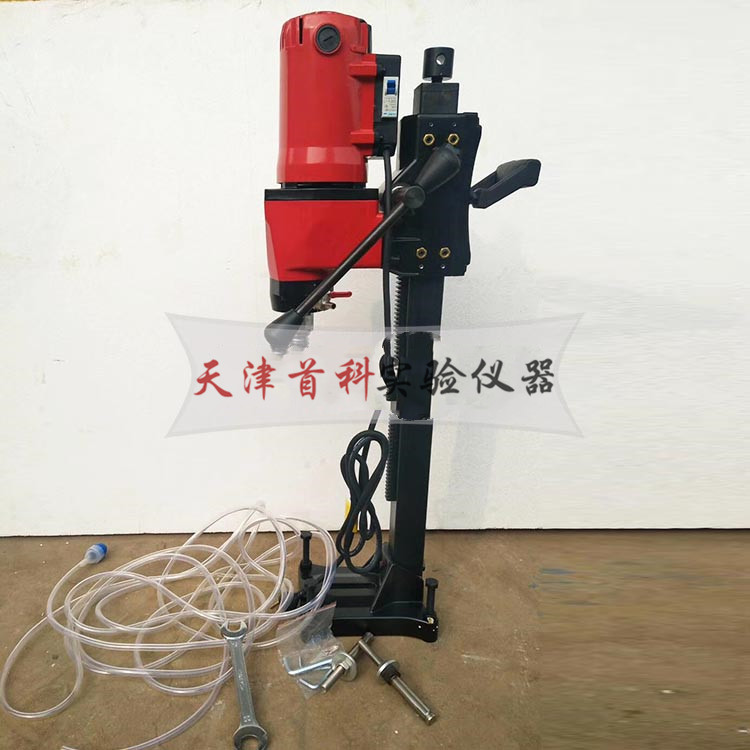

混凝土取芯機采用一機多用，既可以鉆孔取芯，又可以將芯樣切割，磨平，優良提高了工作效率，減少設備投資，是一種理想的建設工程檢測機械。

二、技術參數：

1、大的鉆孔取芯直徑：150mm

2、鉆孔方向：垂直向下

3、進給方式：手動

4、主軸轉速：500-1000min

5、鉆頭開式：人造金剛石薄壁鉆頭

6、配套電機：單相串激電動機

7、功率：2KW-2.5KW

8、電壓：220V

9、外形尺寸：470*235*880mm（長*寬*高）

10、重量：25kg

三、注意事項：

1、鉆機鉆孔時，應手感阻力不大，切削平穩，鉆時進給速 度為 4-5m/min 左右當鉆孔接近完畢時， 由于切削力的改變，（制造單位河北省虹宇儀器設備有限公司）鉆孔有些震動，此時要適當降低進給速度，當切削 完畢時，應立即速度適宜提升鉆頭直至刃口脫離工作，并關 閉鉆機和切斷水源。 　　

2、整個鉆進過程需要保持充分水冷卻 　　

3、鉆孔中和鉆孔結束速度適宜提升鉆頭時，不得停車，而應待 鉆頭剛剛脫離工作時，停止主軸旋轉，再將鉆頭提升。 　　

4、鉆進中，如發現鉆頭卡住，應速度適宜將鉆頭提升一段，然 后再慢慢鉆入，切忌硬性鉆進而打壞鉆頭。

5、如鉆進過程中，電機溫度超過 70℃，應暫時停機，待冷 卻后再使用。 　　

6、撥動開關鈕，正向轉動操作手柄，（制造單位河北省虹宇儀器設備有限公司）使鉆頭慢慢解除混凝 土表面，待鉆頭刀部入槽后，方可加壓進鉆。

7、如在鉆進過程中，出現鉆頭不能鉆進，鉆頭表面金剛石 部分沒有全部露出，需用強磨耗材料（如耐火磚，砂輪 等）開刃，時鉆頭表面曾金剛石全部露出，此時用手模 表面層，由毛糙感，方可進鉆。

四、操作步驟：

1、為保護安然正常工作，使用前先閱讀使用說明書，熟悉鉆機的結構和使用方法。 　　

2、鉆機行走到需要工作的位置后，將行走輪向后擺動180度，并操縱手柄使行走輪與方向輪離開地面，調整四只調節螺栓，使底座穩妥地置于工作位置上，此時底座平面離地。 　　

3、把鉆機立柱與升降絲桿擦干凈，調整好主軸位置。 　　

4、將水泵接上水源，并向加水桶加水，以保護給水泵能正常給水工作。 　　

5、安裝上鉆頭。 　　

6、按汽油發動機使用說明書要求，檢查調整發動機各個部位，處于正常狀態，可以啟動發動機。開始鉆孔取芯
