一、產品簡介：

混凝土補償收縮膨脹儀主要用于測定補償混凝土的縱向限制膨脹率和縱向限制干縮率的測定。

二、補償混凝土收縮膨脹儀主要技術指標：

1、測量范圍：350-360mm

2、標準桿長度：355±0.02mm

3、千分表量程：0-10mm±0.001mm

4、試模規格：100×100×400mm

5、外形尺寸：500×135×100mm

6、重量：≈17kg

三、主要結構：

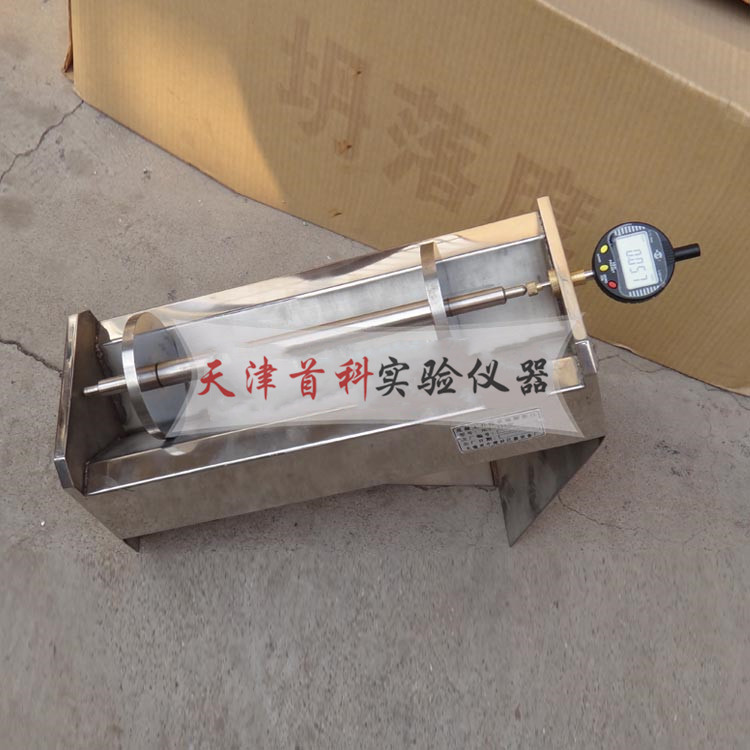

1、本儀器由基座、支腿、標準桿、千分表等組成。

2、基座為V形槽結構，具有對中性好，易于安放試塊等優點，用于安放試塊、標準桿。

3、支腿為鉸鏈結構，支起支腿可使儀器在平臺上保持30°傾角，不用時收起，便于放置。

4、標準桿作為儀器的標準長度，用以校正儀器、定位千分表位置。

四、操作規程：

1、使用前3小時將儀器及標準桿放置在20℃±2℃的測量室內。支起支腿。

2、測量前用標準桿及架板一起在V形槽內校正長度，旋松千分表緊定螺釘，調節千分表位置，使測量頭端面輕觸標準桿球頭，擰緊緊定螺釘，固定千分表。清零千分表，移出標準桿。

3、混凝土試件的放置方法類似標準桿。

4、混凝土試件的制作、養護、測量、計算可按標準GB 50119-2003《混凝土外加劑應用技術規范》相關條文或附錄進行。

五、補償混凝土收縮膨脹儀注意事項：

1、儀器應安放在平整的工作臺上，支撐優良。

2、標準桿需要小心輕放，不能碰傷兩端球面，也不能有彎曲變形。

3、千分表為細致部件，試件在放置及取出時應輕穩仔細，切勿碰撞表?xiàng)U。使用完畢后應取下裝盒。及時檢查電池電量，當出現數字錯誤或無法清零等情況應及時換同型電池。表?xiàng)U上儀表油。

4、每次使用完畢后，應在非油漆表面涂少許潤滑油，防塵處理。
