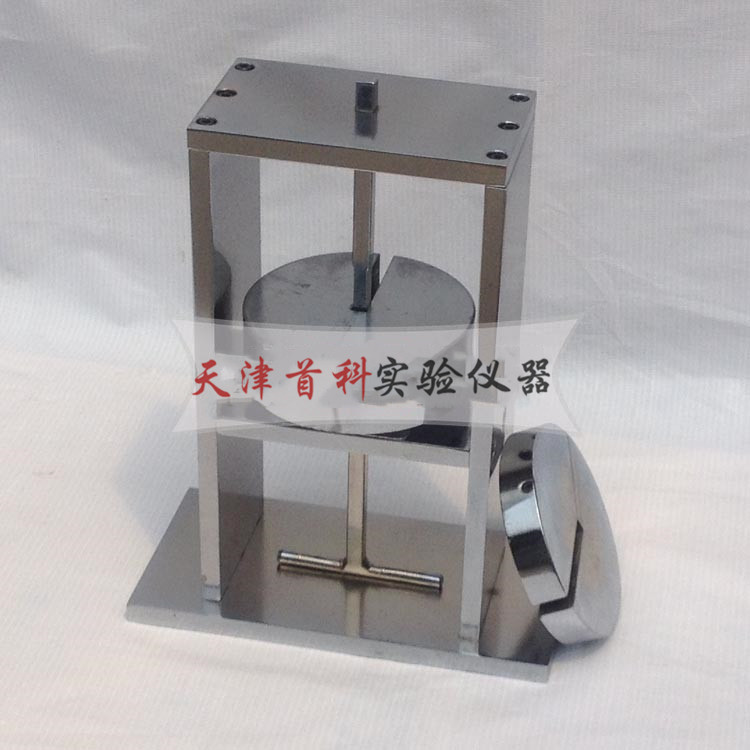

一、半硬質(zhì)套管及波紋套管耐熱試驗(yàn)裝置簡(jiǎn)介：
套管及配件耐熱性能測(cè)定。
二、半硬質(zhì)套管及波紋套管耐熱試驗(yàn)裝置測(cè)定方法：
1、硬質(zhì)套管及配件取三根80mm長(zhǎng)套管，沿套管軸向剖開(kāi)成兩片，各取其中一片為試樣。配件可視具體情況從配件上制取。 將試樣及圖１５所示的耐熱試驗(yàn)儀一起放入溫度為60℃±2℃的烘箱內(nèi)，試樣放于耐熱儀的平板上，將下端帶有直徑為5mm的鋼珠錐形物放在試樣上，在20n壓力作用下（對(duì)于套管應(yīng)壓在其凹面處）保持1h，到達(dá)規(guī)定的時(shí)間后取出試樣，在室溫下冷卻后用游標(biāo)卡尺測(cè)定壓痕直徑ｄｉ其值不應(yīng)大于2mm。
2、半硬質(zhì)套管及波紋套管取三根長(zhǎng)為100mm試樣，將試樣與圖１５所示的耐熱試驗(yàn)儀一起放入烘箱內(nèi)，烘箱內(nèi)溫度控制如下：-5型、-15型、-25型套管，烘箱溫度為60℃±2℃，90型、90/-25型套管，烘箱溫度為90℃±2℃。
3、試樣與耐熱儀在烘箱內(nèi)保持4h，然后按圖１５將試樣放于耐熱儀上，試樣上放置一根直徑為6mm的鋼桿，鋼桿軸線與套管軸線成正交位置，試樣通過(guò)鋼桿被施加如表７的規(guī)定荷載。
4、試樣被加荷后保持24h，然后試樣在保持受荷作用下冷卻至室溫，撤去荷載，立即將試樣豎起，按圖１１選定相應(yīng)量規(guī)，要求量規(guī)能在其自重作用下從套管中自由滑落。
