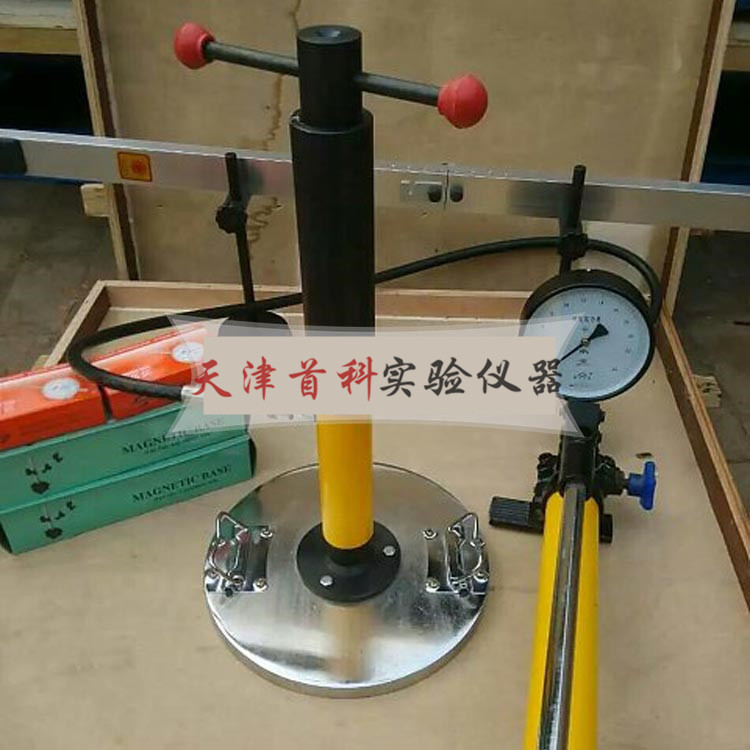

一、產品簡介：

平板載荷測定儀適用于粗、細粒土和土填壓實后的路基、基等的地基系數的測試，也可以用于計算均勻地基土的變形模量。

二、平板載荷測定儀主要技術參數：

1、荷載板直徑：300mm

2、千斤頂加載能力范圍：0～30T

3、千斤項行程：120mm

4、測橋跨度：3000mm

5、手動油泵額定壓力：70Mpa

6、壓力測試范圍：0～40Mpa

7、位移測試范圍：0～10mm

三、使用方法：

1、將橫梁用支座立柱固定好，以距地面250mm為宜，兩個支座要放平，立柱要在同一直線上，橫梁在兩個支座上的高度要相同。

2、接好油泵，壓力表高壓油管，千斤頂。

3、再將兩根外橫梁分別插入內橫梁，到位后擰緊旋鈕。

4、把整個測橋橫梁高度在支座立柱上，以距地面300mm為宜。

5、接好壓力表和高壓油管

四、平板載荷測定儀操作規程：

1、將載荷板放置在已平整的(好的再鋪一層薄薄的細紗)試驗點上。

2、將配合試驗的載重車開至試驗點確定距離的地方，此距離應小于1米，并使載重車后部大梁位于載荷板正上方。

3、將千斤頂放置在載荷板上。

4、安裝測橋，使之處于大致以試驗點對稱的位置。

5、轉動千斤頂?shù)纳到z杠，使之與載重車后部大梁接觸，高度不夠時，試驗加長桿。

6、將百分表安裝在百分表支架上，并使百分表測桿垂直落至載荷測點上。

五、平板載荷測定儀操作注意事項：

1、使用平板載荷測定儀時，要認真閱讀技術說明書，熟悉技術指標、工作性能、使用方法、注意事項，嚴格遵照儀器使用說明書的規定步驟進行操作。

2、初次使用平板載荷測定儀人員，需要在熟練人員指導下進行操作，熟練掌握后方可進行獨立操作。

3、實驗時使用的平板載荷測定儀，要布局合理，擺放整齊，便于操作，觀察及記錄等
